StmDfuUsb

USB DFU 프로토콜을 사용하여 USB 케이블을 통해 STM32 CPU의 펌웨어 업데이트

USB DFU 프로토콜을 사용하여 USB 케이블을 통해 STM32 CPU의 펌웨어 업데이트 응용 프로그램

이 응용 프로그램의 실현은 STMicroelectronics의 다음 문서를 기반으로합니다.

응용 프로그램 사용 방법

전제 조건

준비

USB-OTG 케이블을 사용하여 STM32 보드를 모바일 장치에 연결하십시오.
STM32의 부트 로더 모드를 활성화하십시오. 자세한 지침은 AN2606을 참조하십시오. 일반적으로 CPU 모델에 따라 핀 Boot0 및 Boot1을 올바른 조합으로 설정해야합니다.

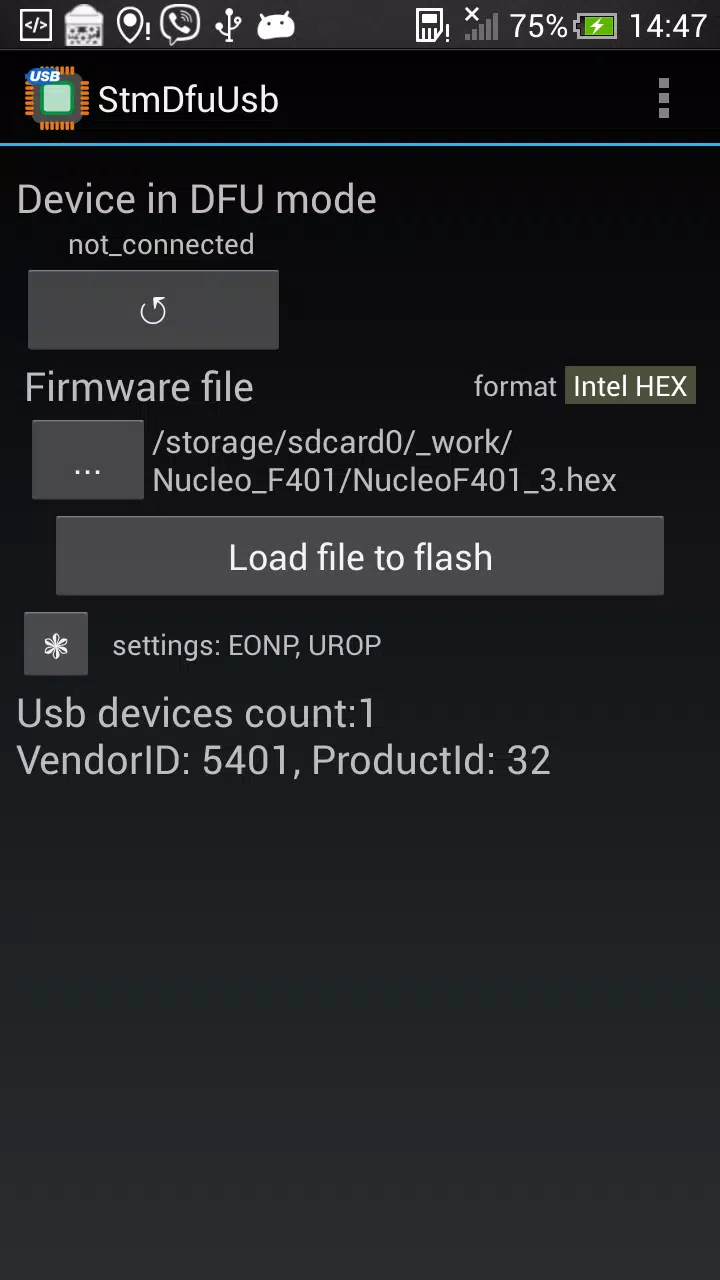

프로그램 작성

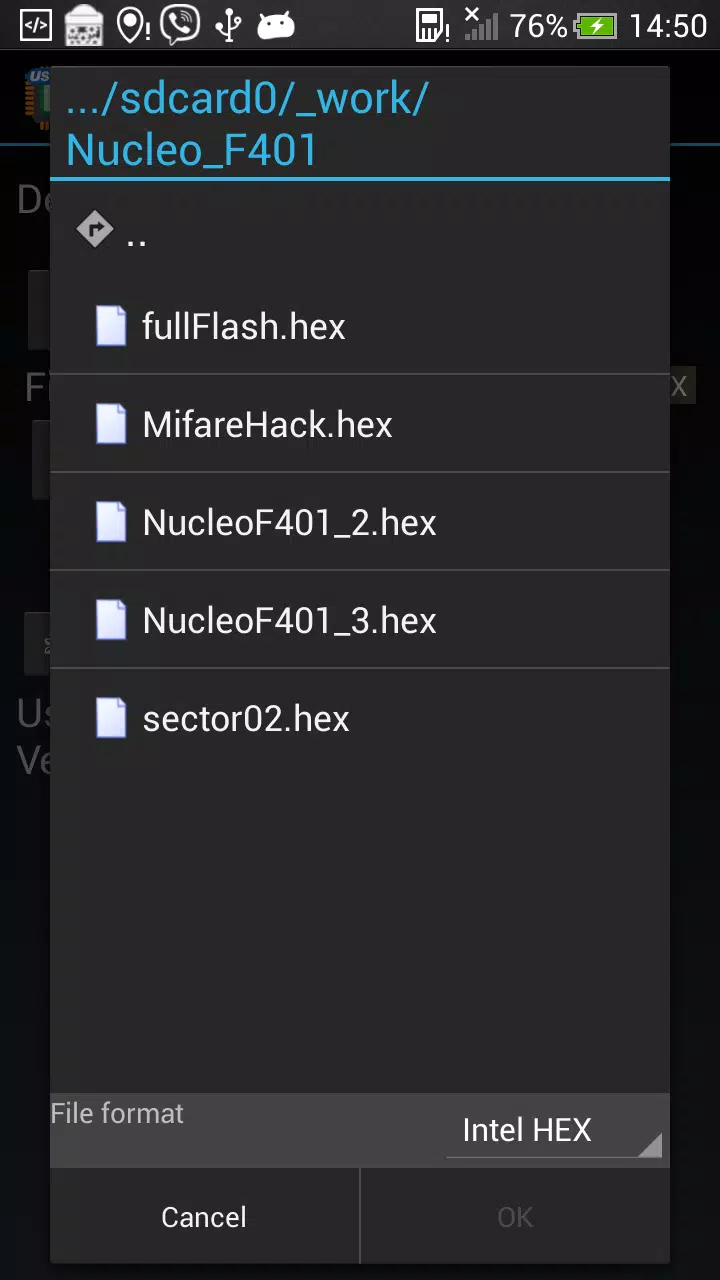

펌웨어 파일을 선택하십시오 : 쓸 펌웨어 파일을 선택하십시오. 파일은 다음 형식 중 하나입니다.
- 인텔 헥스
- 모토로라 S- 레코드
- dfuse (stmicroelectronics dfu 형식)
- 생 바이너리

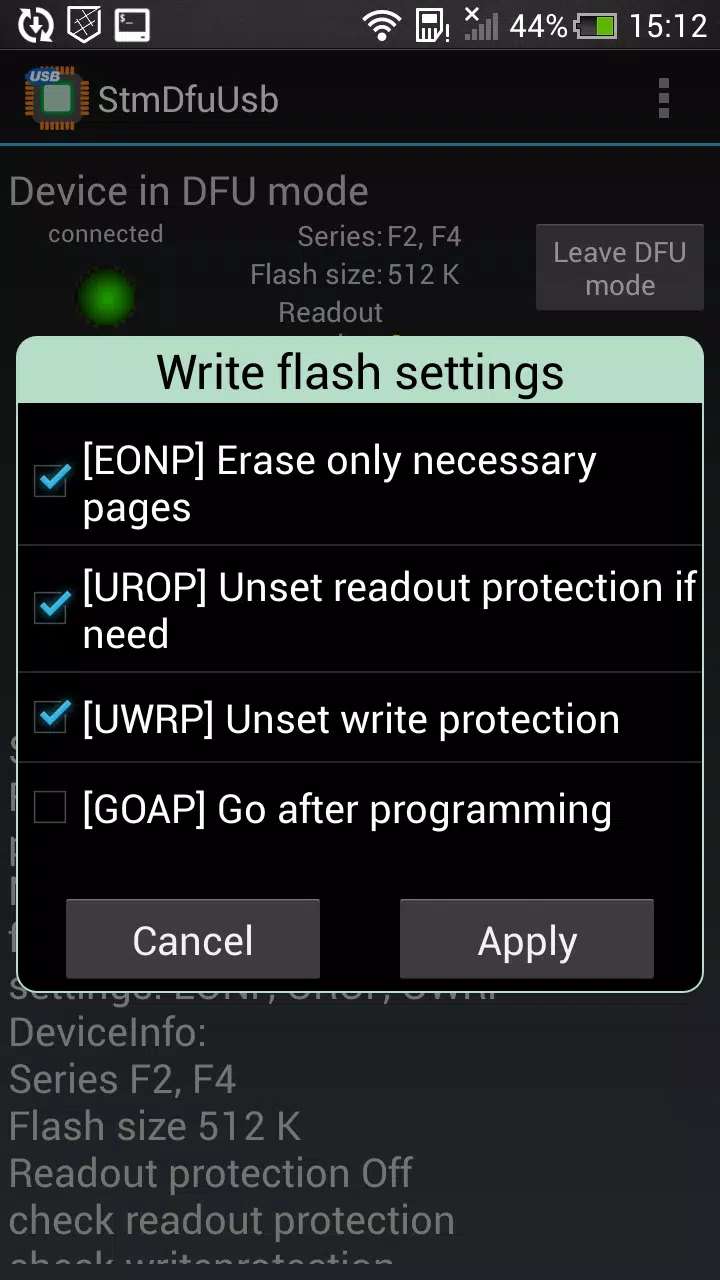

쓰기 옵션 설정 : 다음 옵션을 선택할 수 있습니다.
- 필요한 페이지 만 지우십시오
- 필요한 경우 설정되지 않은 읽기 보호
- 프로그래밍 후 CPU로 이동하십시오

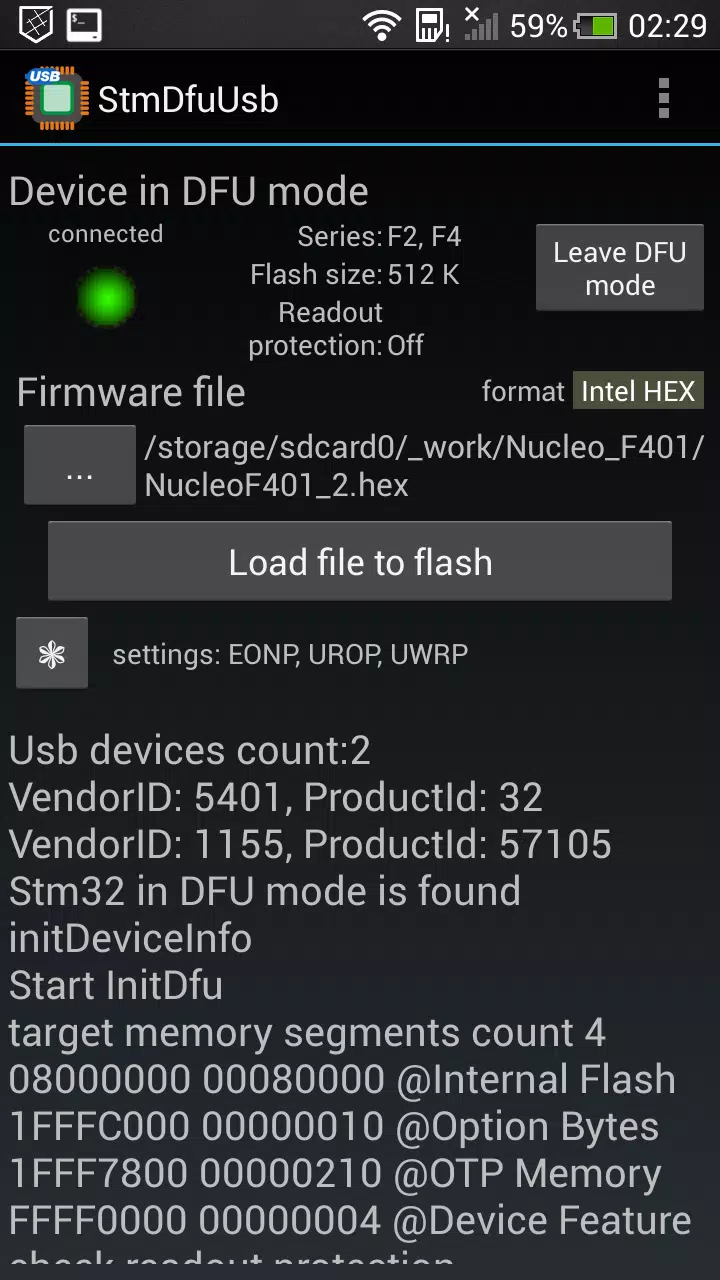

프로그래밍 시작 : "플래시에 파일로드"버튼을 누르고 작업이 완료 될 때까지 기다립니다.

추가 작업

응용 프로그램은 또한 다음 작업을 지원하며 적절한 메뉴 옵션을 통해 선택할 수 있습니다.

테스트 된 모델

응용 프로그램은 다음 STM32 마이크로 컨트롤러 모델에서 테스트되었습니다.

사용에 대한 제한

최대 25 개의 펌웨어 업로드를 완전히 무료로 수행 할 수 있습니다. 이 한도에 도달 한 후 다음 서비스 중 하나를 구입할 수 있습니다.
